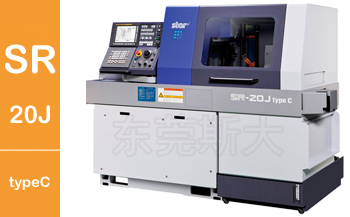

加工最大直徑 |
 |
φ20mm / φ23mm(選配) |
| 加工最大長度 |
 |
205mm | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 + 副主軸 | |
|
一、斯大走心機SR-20JtypeC采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。 |
 |
||
| 二、斯大走心機SR-20JtypeC采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
 |
||
| 三、斯大走心機SR-20JtypeC橫向鉆孔5軸單元下方2軸，采用模塊化設計，可根據工件需要自由安轉可交換式工具，實現工藝的靈活性，通過功能模塊的組合，輕松實現各種變化，以此獲得機床的最佳結構。 | |||
| 四、斯大走心機SR-20JtypeC正面配備2軸深孔套筒座，可鉆最大加工直徑φ8mm深度100mm的深孔，實現特殊深孔的可行性解決方案。 | |||

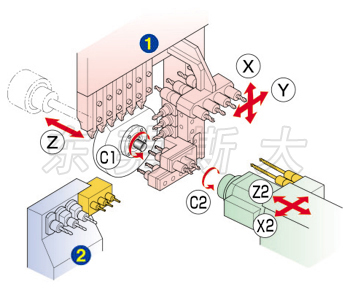

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元4軸型 |
車刀(□12mm) |
6把 |
|
② |
背面4軸單元 |
背面加工工具 |
4把/6把(選配) |
|
| 項目 | SR-20J type C | |
| 最 大 加 工 直 徑 | φ20mm | |
| 主軸箱最大行程 | 固 定 導 套 規 格 | 205mm |
| R.M.G.B.裝置使用時間 | 172mm | |
| 車 刀 把 數 | 6把（□12mm） | |
| 4 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具4把 |
| 背面加工固定刀具4把 | ||
| 最 大 鉆 孔 能 力 | φ10mm | |
| 最 大 切 削 攻 絲 能 力 | M8XP1.25 | |
| 正 面 2 軸 深 孔 套 筒 座 | 刀 具 把 數 | 2把 |
| 最 大 鉆 孔 能 力 | φ8mm | |
| 最 大 鉆 孔 深 度 | 100mm | |
| 動 力 刀 具 | 刀 具 把 數 | 3把~10把 |
| 最 大 鉆 孔 能 力 | φ8mm | |
| 最 大 切 削 攻 絲 能 力 | M6XP1.0 | |
| 最 大 轉 速 | max.8,000min-1 | |
| 電 機 | 1.2kw | |
| 速 進 給 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |
| 主 軸 分 度 | C軸控制 | |
| 主 軸 轉 速 | max.10,000min-1 | |
| 主 軸 電 機 | 2.2kw(連續) / 3.7kw(15分/60%ED) | |
| 機 械 尺 寸（長 X 寬 X 高） | 2,250 X 1,200 X 1,700mm | |
| 機 械 重 量 | 2,200kg | |
| 電 器 設 備 功 率 | 5.2KVA | |
| 項目 | SR-20J type C | ||
| 最 大 夾 持 直 徑 | φ20mm | ||
| 最 大 接 取 制 品 長 | 80mm | ||
| 最 大 制 品 突 出 長 | 30mm | ||
| 背 面 4 軸 單 元 | 刀 具 把 數 | 4把~6把 | |
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 動 力 刀 具 | φ5mm | ||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M8XP1.25 | |
| 動 力 刀 具 | M4XP0.7 | ||
| 副 主 軸 分 度 | C軸控制 | ||
| 副 主 軸 轉 速 | max.8,000min-1 | ||
| 副 主 軸 電 機 | 1.5kw(連續) / 2.2kw(15分/50%ED) | ||
